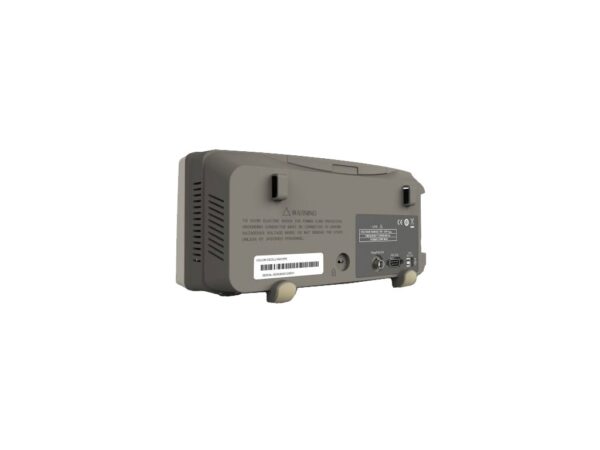

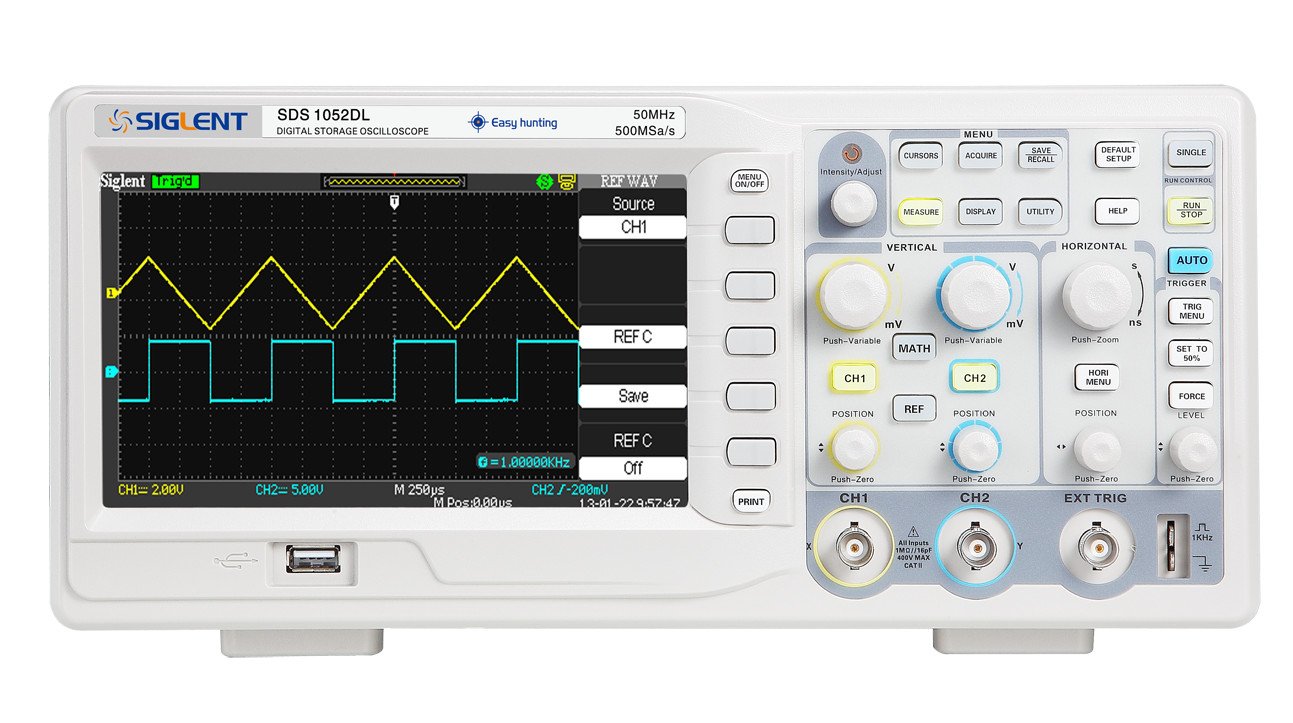

Osciloscopio digital de doble canal SIGLENT SDS1052DL (ancho de banda de 50MHz)

El SDS1052Dl es un osciloscopio digital de 2 canales con una frecuencia de muestreo seleccionable de hasta 500 MS/s en tiempo real, un ancho de banda seleccionable de hasta 50 MHz y una variedad de otras funciones de prueba avanzadas.
No es particularmente grande ni voluminoso, este osciloscopio es ideal para descansar donde lo necesite, ya sea en un laboratorio, un laboratorio de calibración especializado u otra instalación. El dispositivo cuenta con una gran pantalla LCD TFT en color para medir formas de onda y también cuenta con una variedad de diales y botones en el lado derecho del dispositivo para ajustar diferentes parámetros.
El dispositivo también cuenta con múltiples modos de disparo, con opciones seleccionables de Borde, Vídeo, Ancho de pulso, Pendiente y Alternativo. Una vez obtenidos los resultados de la medición, también es posible imprimir estos datos utilizando la tecnología PictBridge de Siglent.
Para ayudar a mantener la precisión de los resultados, el SDS1052DL presenta la capacidad de filtrar el ruido de señales más grandes, lo que ayuda a evitar disparos falsos. El dispositivo también puede realizar 20 mediciones automáticas y cuenta con modos de medición manual, de seguimiento y automático.

Especificaciones :

Modo de visualización		Pantalla de cristal líquido diagonal TFT en color de 7,0 pulgadas (177,8 mm)
Resolución		480 píxeles horizontales por 234 verticales
Color de pantalla		24 bits
Contraste de pantalla (estado típico)		150:1
Intensidad de la retroiluminación (estado típico)		300 nit
Rango de visualización de ondas		8 x 18 divisiones
Modo de visualización de ondas		Puntos, Vector
Persistir		Apagado, 1 s, 2 s, 5 s, Infinito
Visualización del menú		2 s, 5 s, 10 s, 20 s, Infinito
Protector de pantalla		Apagado, 1 min, 2 min, 5 min, 10 min, 15 min, 30 min, 1 hora, 2 horas, 5 horas
Piel		Interpolación de forma de onda clásica, moderna, tradicional y sucinta Sin(x)/x,lineal
modelo de color		Normal, Invertida
Idioma		Chino simplificado, chino tradicional, inglés, árabe, francés, alemán, ruso, portugués español, japonés, coreano, italiano
Ambientes
Temperatura		En funcionamiento: de 10 °C a +40 °C Sin funcionamiento: de -20 °C a +60 °C
Enfriamiento		El ventilador lo fuerza a enfriar.
Humedad		En funcionamiento: 85 % HR, 40 °C, 24 horas Sin funcionamiento: 85 % HR, 65 °C, 24 horas
Altura		Operando: 3000m No operando: 15,266m
Fuente de alimentación
Voltaje de entrada		100-240 VCA, CAT II, selección automática
Alcance de frecuencia		45Hz a 440Hz
Fuerza		50VA máx.
Mecánico
Dimensión	longitud	323,1 mm
	Ancho	135,6 mm
	Altura	157mm
	peso	2,5 kilos

Entradas
Acoplamiento de entrada	CA, CC, TIERRA
Impedancia de entrada	1MO±2% \|\| 16Pf±3Pf,
Voltaje de entrada máximo	400 V (CC+CA PK-PK, impedancia de entrada 1MO, X10), CAT I
Aislamiento de canal a canal (ambos canales en la misma configuración V/div)	>100:1 a 100MHz: (SDS1202DL) <>100:1 a 50MHz:(SDS1102DL) >100:1 a 25MHz (SDS1052DL) >100:1 a 10MHz (SDS1022DL)
Atenuador de sonda	1X,10X
Conjunto de factores del atenuador de sonda	1X,5X,10X,50X,100X, 500X,1000X
Sistema vertical
Sensibilidad vertical	2mV/div -10V/div(orden 1-2-5)
Rango de compensación de voltaje del canal	2mV –200mV: ±1,6V 206mV - 10V: ±40V
Resolución vertical	8 bits
Canales	2
Cosa análoga	200MHz(SDS1202DL)
Banda ancha	100 MHz (SDS1102DL) 50 MHz (SDS1052DL) 25 MHz (SDS1022DL)
Ancho de banda de un solo disparo	200 MHz (SDS1202DL) 100 MHz (SDS1102DL) 50 MHz (SDS1052DL) 25 MHz (SDS1022DL)
BW Planicidad en la entrada BNC	CC -10 % del BW nominal: +/- 1 dB 10 % - 50 % del BW nominal: +/- 2 dB 50 % - 100 % del BW nominal: + 2 dB/-3 dB
Límite de frecuencia inferior (CA -3dB)	=10Hz(en entrada BNC)
Ruido Pk-Pk para grabación 3K	=0,6 Div para un promedio de 10 lecturas Pk-Pk, configuraciones de ganancia fija =0,7 Div para un promedio de 10 lecturas Pk-Pk, configuraciones de ganancia variable
SFDR incluyendo armónicos (medido con FFT)	>=35dB
Precisión de ganancia de CC	<±3,0%: 5 mv/div a 10 V/div en rangos de ganancia fija <±4,0%: 2 mv/div rangos de ganancia variable
Precisión de medición de CC	Todas las configuraciones de ganancia =100mv/div: ± [3%* ( \|lectura\|+\|compensación\| ) +1% *de \|compensación\| +0,2div+2mv]
Precisión de medición de CC	Todas las configuraciones de ganancia >100mv/div: ± [3%* ( \|lectura\|+\|compensación\| ) +1%* de \|compensación\| +0,2div+100mv]
Hora de levantarse	<1,8 ns (SDS1202DL) <3,5 ns (SDS1102DL) <7,0 ns (SDS1052DL) <14 ns (SDS1022DL)
Sobreimpulso, típico (usando pulso de 500 ps)	<10% con sonda o entrada BNC con alimentación directa de 50 ohmios
Ch to Ch Skew (ambos canales en la misma configuración V/div)	<1ns: SDS1202DL SDS1102DL <4ns: SDS1052DL <10ns: SDS1022DL (Equivalente a 2 divisiones menores en t/div más pequeño)
operación matemática	+, -, *, /, FFT
FFT	Modo de ventana: Hanning, Hamming, Blackman, rectangular Puntos de muestreo: 1024
Ancho de banda limitado	20MHz ± 40% (Nota: BW limitado por debajo de 20MHz cuando se usa la sonda en x1)
Sistema Horizontal
Tasa de muestreo en tiempo real	Canal único: 500 MSa/s, canal doble: 250 MSa/s (cuando la base de tiempo es más rápida que 250 ns/div)
Tasa de muestreo equivalente	50GSa/s (SDS1022DL:10GSa/s)
Modos de visualización de medidas	PRINCIPAL, VENTANA, ZOOM DE VENTANA, ROLLO, XY
Precisión de la base de tiempo	±100 ppm medido en intervalos de 1 ms
Rango de escaneo horizontal	1/2.5/5/25nS/DIV - 50S/DIV (Según el ancho de banda) Scan: 100mS/DIV ~50S/DIV (secuencia 1-2.5-5)
Sistema de disparo
Tipos de disparador	Borde, Ancho de pulso, Vídeo, Pendiente, Alternativa
Fuente de activación	CH1,CH2,EXT,EXT/5, Línea CA
Modos de disparo	Automático, Normal, Sencillo
Acoplamiento del gatillo	AC, DC, LF rej, HF rej
Rango de nivel de disparo	CH1,CH2: ±6divisiones desde el centro de la pantalla EXT: ±1.2V EXT/5: ±6V
Desplazamiento del gatillo	Predisparador: (profundidad de memoria/(2*muestreo)), disparador de retardo: 271.04DIV
Precisión del nivel de disparo (típica) aplicable para la señal de tiempo de subida y bajada = 20 ns	Interno: ±(0,2 div×V/div)( dentro de ±4 divisiones desde el centro de la pantalla) EXT: ±(6% del ajuste + 40 mV) EXT/5: ±(6% del ajuste + 200 mV)
Sensibilidad del disparador	Para rangos de ganancia fija 1 Divisiones: DC-10MHz 1.5 Divisiones: 10MHz - Max BWEXT: 200mVpp DC-10MHz, 300mVpp 10MHz - Max BWEXT/5: 1Vpp DC-10MHz, 1.5Vpp 10MHz - Max BW
Disparador de ancho de pulso	Modos de disparo: (>,<, =)Ancho de pulso positivo, (>, <, =)Ancho de pulso negativo Rango de ancho de pulso: 20 ns – 10 s
Activador de vídeo	Formatos de señal de soporte: PAL/SECAM, NTSC Condición de disparo: campo impar, campo par, todas las líneas, número de línea
Activador de pendiente	(>,<, =) Pendiente positiva, (>,<, =) Pendiente negativa Tiempo: 20ns-10s
Activador alternativo	Tipo de disparador CH1: Flanco, Pulso, Vídeo, Pendiente Tipo de disparador CH2: Flanco, Pulso, Vídeo, Pendiente
Modo XY
Entrada de polo X/entrada de polo Y	Canal 1 (CH1) / Canal 2 (CH2)
Frecuencia de muestreo	El modo XY tiene la ventaja de que los osciloscopios tradicionales restringen la velocidad de muestreo a 1 MSa/s. Soporta 25Ksa/s~250Msa/s ajustado.
Contador de frecuencia de hardware
Resolución de lectura	1Hz
Exactitud	±0,01%
Rango	Pareja de CC, 10 Hz a ancho de banda MÁXIMO
Tipos de señal	Satisfacer todas las señales de disparo (excepto el disparo por ancho de pulso y el disparo por vídeo)
Función del panel de control
Ajuste automático	Ajuste automático del sistema vertical, horizontal y la posición del gatillo
Guardar/Recuperar	Admite formas de onda con referencia a 2 grupos, configuraciones de 20 grupos, función de almacenamiento/recuperación interna de 20 formas de onda capturadas en grupo y función de almacenamiento del controlador flash USB.
Sistema de medidas
Medición automática (32 tipos)	Vpp, Vmax, Vmin, Vamp, Vtop, Vbase, Vavg, Mean,Crms, Vrms, ROVShoot, FOVShoot, RPREShoot, FPREShoot, Tiempo de subida, Tiempo de caída, Freq, Periodo,+ Wid,-Wid, +Dut, -Dut, BWid, Fase, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF
Medida del cursor	Modo manual, modo Track y modo automático

Frecuencia de muestreo máxima en tiempo real de 500 MS/a/s
Frecuencia de muestreo máxima de tiempo equivalente de 10GSa/s
Profundidad de memoria larga de 1Mpts
Ancho de banda de 50MHz
Diseño compacto (mide 303 mm x 154 mm x 133 mm (ancho x alto x profundidad)
Pantalla LCD TFT en color de 64K
Modos de disparo avanzados: Borde, Vídeo, Ancho de pulso, Pendiente y Alternativo
Pictbridge permite la impresión de datos
Sensibilidad ajustable para resultados de alta precisión
20 mediciones automáticas
Medición del cursor: manual, seguimiento, medición automática
10 formas de onda, 10 configuraciones, almacenamiento BMP y CSV
Funciones matemáticas: +, -, x, FFT e invertir
Filtro digital especial y registrador de formas de onda.
Contador de frecuencia de hardware incorporado

Información adicional

GARANTÍA	30 días
